FICHE TECHNIQUE

Afffaire : Construction de deux courts de tennis au complexe sportif Suzanne Lenglen - Eaubonne 95
Maître d'ouvrage : Ville d'Eaubonne 95601
Coût : 651 000 € H.T. Année de livraison : 2007

------11112

Principe : Ce projet est constitué de deux bâtiments : un bâtiment de 36 par 36 mètres pour couverture de deux courts de tennis et un bâtiment de 40 m² servant de salle de club.
L'ossature porteuse est composée de 2x6 demi-portiques en charpente mixte acier/bois lamellé-collé, espacés tous les 9/4.5 mètres . Les portiques sont composés de poteaux métalliques à inertie variable prolongés au droit de leur encastrement par des arbalétriers de forme courbe en bois lamellé-collé venant se fixer sur une traverse formant sablière de faîtage.


3 554

Le diaporama présente les différentes phases du montage de la charpente ainsi que les détails de fixation. Le principe structurel de la charpente est celui de demi-portiques venant se fixer sur un double portique central ; les demi-portiques sont constitués de poteaux métalliques type PRS s'évasant en forme de V au droit de leur jonction avec les arbalétriers en bois (mono-poutre en lamellé-collé). La fixation bois-métal se fait par l'intermédiaire d'un boulonnage entre les platines d'about des 2 éléments. Le moment d'encastrement est redistribué dans l'arbalétrier en bois par l'intermédiaire de 2 flasques métalliques .

5---------6

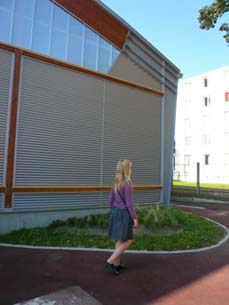

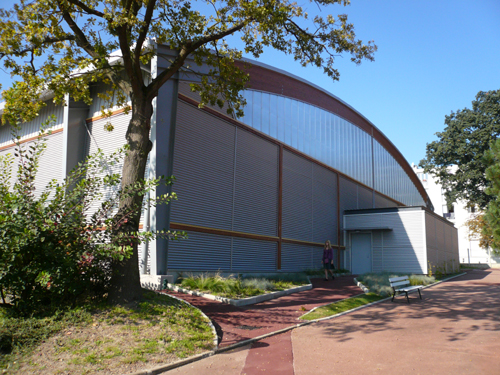

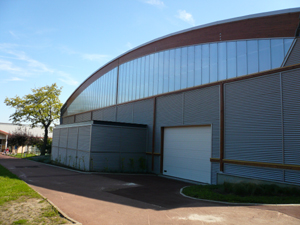

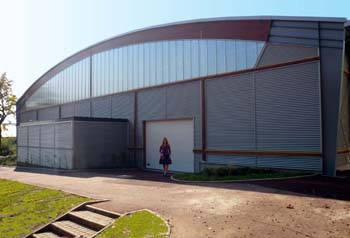

Détails - Matériaux :4-5 : Vues sur le complexe de façade et de couverture . Les complexes de façade et de couverture sont constitués d'une enveloppe double peau ( plateaux en acier + isolant en laine minérale + bardage extérieur ). Le bardage extérieur est du type bacs aciers à ondes sinusoîdales; l'ensemble est calepiné par rapport à la structure principale qui est apparente à l'extérieur. Les bandes éclairantes sont traitées en panneaux polycarbonate type Dampalon.

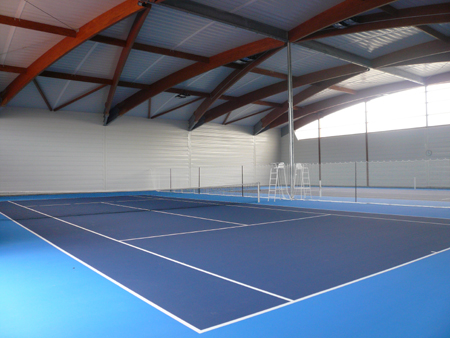

6- Vues intérieures : Ces vues permettent de visualiser l'ambiance intérieure ainsi que le traitement des matériaux ; peau en plateaux aciers , charpente en bois lamellé-collé, sol sportif en résine sur support bitumineux.

//--------- ------ ----------------------Livraison : juin 2007.
