Construction de 2 Courts de Tennis Couverts
Chantier : Construction de 2 courts de tennis couverts A BOUGIVAL 78.
Maîtrise d'Ouvrage : Ville de BOUGIVAL 78 -
Budget : 0.8 MEuro - Livraison : JUILLET 2024
|
-7----
|
-----
Principe : Ce projet est constitué d'un bâtiment de 36 par 36 mètres permettant la couverture de deux courts de tennis .
|
|
|
|
|
|
-------------------------------------- -- 1 -i

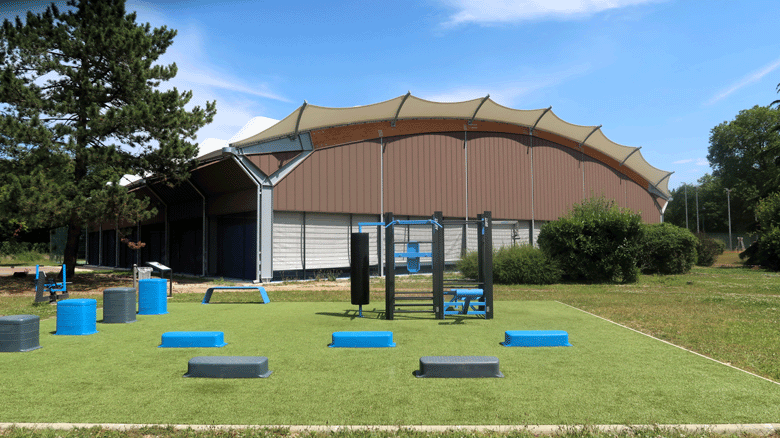

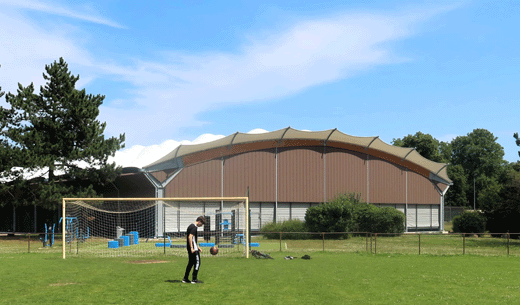

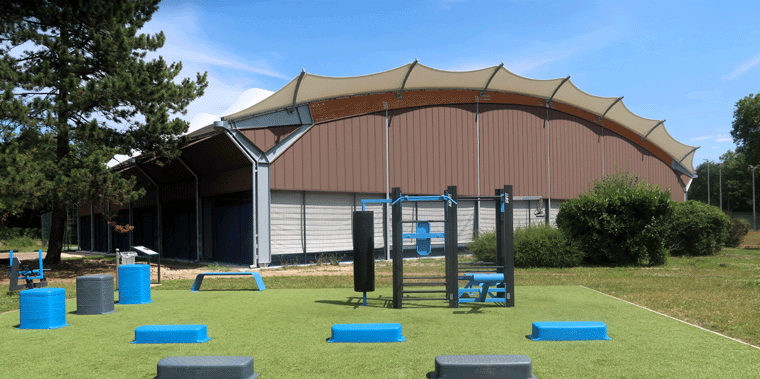

Enveloppe - Matériaux : Le complexe de couverture est constitué d'une enveloppe simple peau en toile PVC à double courbure. (> photos 1 et 3 ) Le bardage extérieur est du type clins métalliques.
La partie basse des façades est traitée en toile PVC amovible ( manutention manuelle ).
- 2u -- -----3-
|
|
| |
|

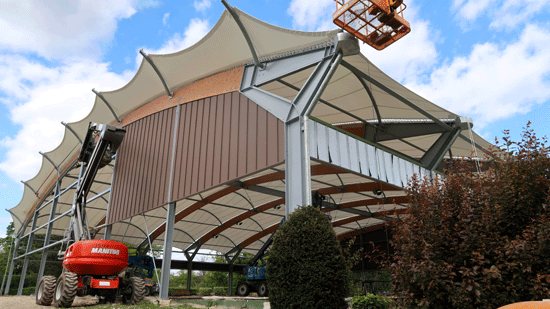

 structure - PRINCIPE CONSTRUCTIF - CHANTIER

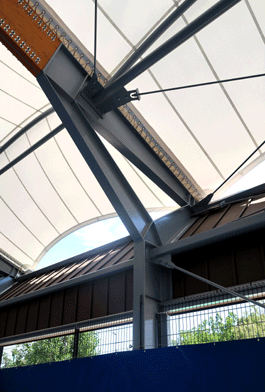

La structure principale de la charpente métallique est composée de demi-portiques prenant appuis sur un portique central constitué de 2 poteaux latéraux et un central permettant de soulager la traverse . Les demi-portiques sont constitués de poteaux métalliques type PRS se prolongeant en 2 arbalétriers cintrés en bois lamellé-collé. Entre les arbalétriers sont disposées des pannes en forme d'arcs permettant de positionner la toile et de lui donner sa forme en double courbure.
|
-------------------------------------------------------------------------------------------------------
 ----
---

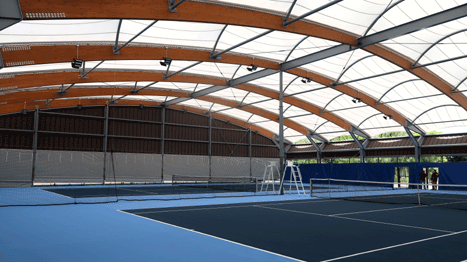

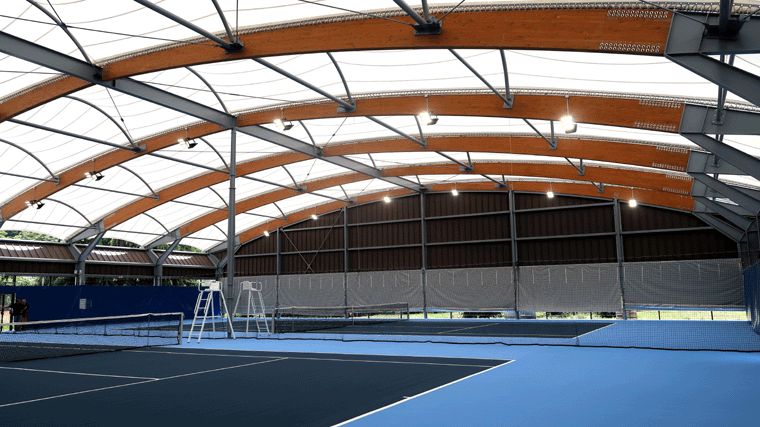

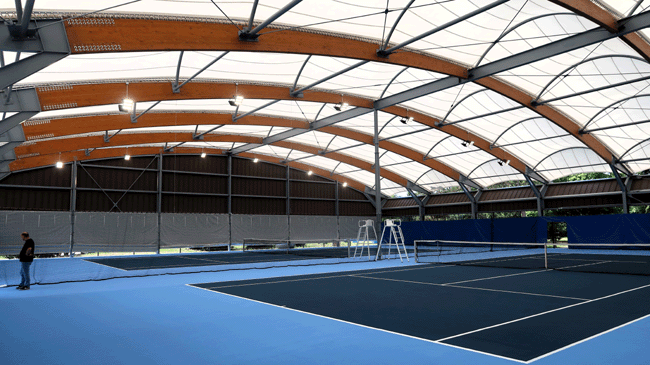

La couverture en toile : Vues extérieures et intérieure sur la couverture en membrane PVC couplée à des arceaux métalliques afin de lui conférer une forme du type double courbure inverse .
-- -
|
