FICHE TECHNIQUE

Afffaire : Rénovation du mur rideau de la Caisse d'Allocations Familiales de Seine et Marne 77
Maître d'ouvrage : Caisse d'Allocations Familiales de Seine et Marne 77
Localisation : 21-23 avenue du Général Leclerc 77 Melun
Entreprises : Menuiseries-Vitrage : V.M.T. Transparence (94) - STEEF (69)
Coût : 616 326 € H..T.
Livraison : Décembre 2003

--

Description : Ce projet de réfection des murs-rideaux existants de la C.A.F.S.M., a été l'occasion de mener une réflexion sur la conception du raidisseur de façade et de sa fixation avec les traverses support de vitrages ; l'hypothèse de départ étant qu'à l'image de ce qui se pratiquait aux USA dans les années 50-60 le raidisseur de façade devait, par fonction, être entièrement structurel reprenant aussi bien les charges verticales (poids propre) qu'horizontales (vent) .

--------------------------

Le capot-serreur a été supprimé au profit d'un raidisseur-épine entièrement structurel ( y compris le nez avant qui participe à l'inertie du profil ). La mise au point de ce raidisseur et de ses possibilités de couplage avec les traverses a nécessité une extrusion spéciale de ce profilé en aluminium conçu en forme de I.

551- 2-

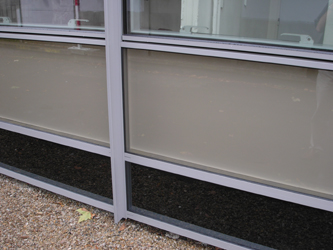

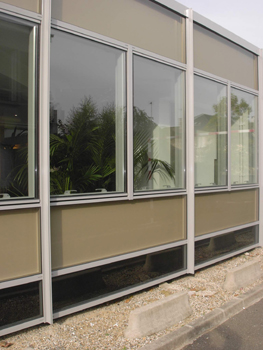

Détails - Matériaux :1- Vue sur le raidisseur en aluminium type cruciforme. 2- Vue sur le mur rideau de rez de chaussée.
De haut en bas sur une hauteur d'un étage , le mur rideau est composé des éléments suivant :
1- Allège supérieure traitée en « shadow-box » composée d'une tôle arrière 15/10 ème en recouvrement d'isolant, d'un vide d'air, d'un vitrage extérieur en Parsol bronze de 6 mm trempé. L'ensemble est ventilé manuellement.
2- Ouvrants à projection horizontale en double vitrage clair :Planilux 6 mm / vide d'air de 15 mm / Planitherm futur N de 4 mm. Joints à lèvres caoutchouc en rives. 3- Allège basse identique à celle décrite précédemment avec traverse intermédiaire en aluminium.

222222222 222222222211- 11111222222-

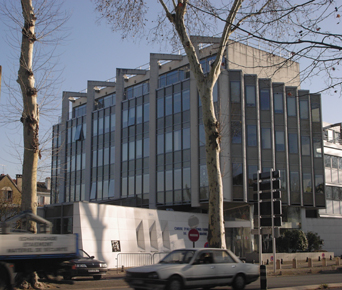

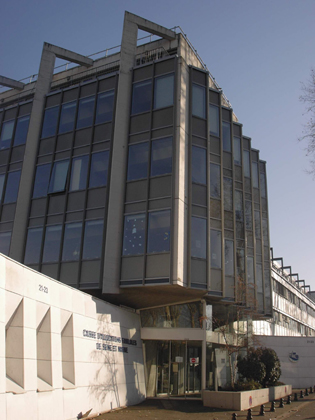

3 : Mur-rideau sur pignon côté Avenue Leclerc. 4- Mur-rideau sur Rez de chaussée.
