INGENIERIE : FACADES VITREES - VEA - VERRIERES

POLE UNIVERSITAIRE DES SCIENCES DU TERTIAIRE 76 ROUEN



--------------------------111111111111Diaporama Chantier

1-


Maître d'ouvrage : Région de Haute Normandie -76
Localisation : ROUEN - 76
Architectes : A.T.A.U.B . - 76
Coût : 13.7 M€ H..T.
Livraison : 2000 - Mission : Exécution
Ingénierie Structure - Calcul Charpente métallique pour façades. BET associé : Groupe ALTO (94)



2-

PRINCIPE CONSTRUCTIF des FACADES

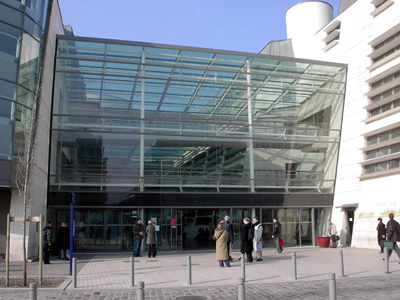

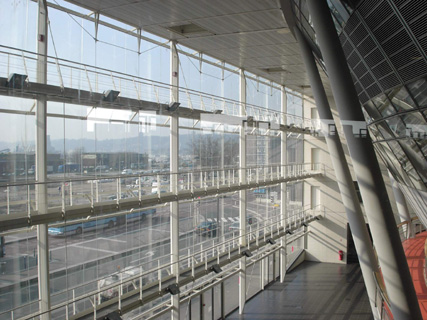

1- Vue sur façade principale côté amphithéâtres. 2- Façade d'entrée sur rue intérieure.
-------Principe : Façade vitrée simple vitrage, pareclosée sur feuillures aluminium haute et basse. Joint silicone sur rives latérales. Raidisseurs sur façade principale sous-tendus par tirants .----------------------------

------------- ------ -----------
-------------

PRINCIPE CONSTRUCTIF des VERRIERES :
Rue intérieure : verrière zénitale sur ossature métallique à inertie variable type T.
Bibliothèque de prêt: poutraison rayonnante sous-tendue par tirants en ronds pleins .4

- 4 -Vue sur la verrière de la bibliothèque de prêt------------------

5 -

6-Rue intérieure

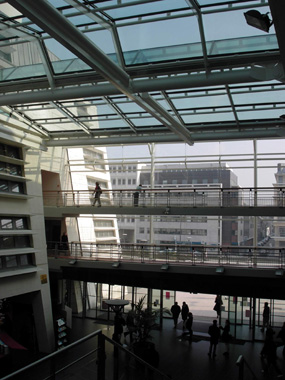

5-6 Vue sur la verrière zénithale de la rue ntérieure.
