Afffaire : Bâtiment Multi-Stockage ( archivages et agricole ) à Saint-Benoist 78610 Maître d'ouvrage : Office National de la Chasse et Faune Sauvage - Auffargis 78610 Entreprises : Gros-Oeuvre : ROC. (45) - Charpente Métallique : ATELIER BOIS (52) -
Bardage- Couverture : ATELIER BOIS . (52) - Electricité : GRAILES SA . (91) Coût : 269 000€ H..T. Année de livraison : 2006
--------------------------------------1111 1112 Principe :Ce bâtiment de stockage présente une largeur de 12mètres pour 25 mètres de long. Hauteur au faîtage : 6.55 mètres.
Le volume intérieur comprend une mezzanines positionnées sur un des pignons ; l'ossature porteuse est entièrement en charpente métallique . La structure est composée de 6 portiques identiques espacés de 5 mètres. Les portiques sont composés de poteaux type PRS et de traverses horizontales couplées à mi-portée avec des arbalétriers en forme de V.
L'ensemble est complété par la mise en place d'arcs de faîtage soudés en atelier sur les extrémités des arbalétriers.
3-555
L'ensemble de l'espace intérieur est dégagé de tout obstacle ; la couverture est en forme de voute présentant une hauteur à la clef de 2 mètres par rapport à la traverse du portique. La vue intérieure 3 permet de visualiser la charpente métallique et notamment les arbalétriers en V supports des profils cintrés .

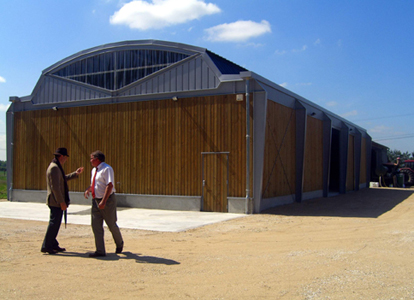

4- 5-Diaporama Détails - Matériaux :4-Vue sur un pignon extérieur ; le portique métallique est apparent . Le complexe de façade est constitué d'une enveloppe simple peau en bardage type clins de bois massifs auto-clavés. La couverture est constituée de bacs aciers simple peau mais traités anti-condensation. Les bandes éclairantes sont traitées en panneaux polycarbonate type Straciel.
5- Diaporama : Présentation des différentes phases du chantier et des principaux matériaux.//
611112111-7

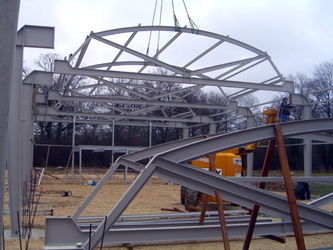

Chantier : 6 - Montage des traverses de portiques. 7- Vue intérieure sur l'ossature métallique et le bardage en clins de bois massifs auto-clavés.
