FICHE TECHNIQUE

Afffaire : Salle de Gymnastique Lamartine avec vestiaires à Saint-Michel sur Orge 91000
Maître d'ouvrage : Ville de Saint-Michel sur Orge 91000

Coût : 510 000 € H.T. Année de livraison : 2006

------------------------- ---- ---11112

Principe : Ce gymnase de 27 mètres de long par 20 mètres de large contient une salle principale dédiée à la pratique de la gymnastique et de l'escrime ; les locaux annexes ( photo 1 ) regroupent les locaux techniques, rangements et vestaires. Hauteur au faîtage : 8.00 mètres.
L'ossature porteuse est entièrement en charpente métallique pour la salle de sport ; pour les locaux annexes la structure est mixte ( dalle en plancher collaborant + murs en parpaings béton de 15 cm) . La structurede la salle de sports est du type nappe mono-plan cintrée composée de 4 poutres principales espacées de 2.73 m et de 2 arcs PRS en rive . L'ensemble est positionné sur les sablières de rive, elles-même supportées par 4 poteaux par façade.
La rigidité de la couverture est renforcée par la mise en place de poutres au vent en périphérie ( photos 6 et 7 ).

3 554

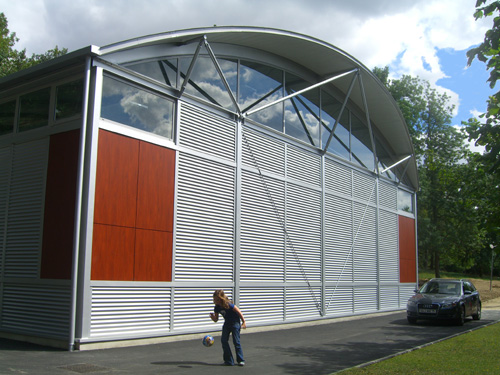

L'ensemble de l'espace intérieur est dégagé de tout obstacle; la couverture en forme de voûte présente une hauteur à la clef de 2.2 mètres par rapport à la sablière de façade. Les biellettes articulées en façade servent de support aux plateaux de couverture au droit de la partie en porte-à-faux. La stabilité du bâtiment est assurée par des contreventements en croix de Saint-André intégré au complexe de façade ou par des tirants en rond-pleins laissés apparents sur la façade principale ( > diaporama ).

5---------6

Détails - Matériaux :3-4 : Vues sur le complexe de façade et de couverture . Les complexes de façade et de couverture sont constitués d'une enveloppe double peau ( plateaux en acier + isolant en laine minérale + bardage extérieur ). Le bardage extérieur est du type bacs aciers à ondes sinusoîdales; l'ensemble est calepiné par rapport à la structure principale qui est apparente à l'extérieur. Les bandes éclairantes sont traitées en vitrage clair simple recuit.

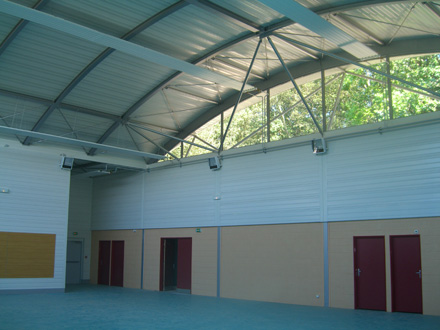

6- Vues intérieures : Ces vues permettent de visualiser l'ambiance intérieure ainsi que le traitement des matériaux ; charpente métallique, peau en plateaux aciers , cloisons séparatives des locaux techniques en parpaings rejointoyés au fer.

///77 1 8 1-9

Chantier : 7 et 9 - Montage de la charpente métallique. 8- Diaporama présentant les différentes phases du chantier.
