FICHE TECHNIQUE

Afffaire : Auvent sur façade pour l'école élémentaire 4 rue Goubet 75019 Paris
Maître d'ouvrage : Ville de Paris, Direction du patrimoine - Section locale d'architecture 19
Localisation : Ecole élémentaire 4 rue Goubet 75019 Paris
Entreprises : Charpente Métallique : A.C.M.L.(49) - Couverture Bardage : BATEX . (93) - Electricité : J.P. Fauché. (77)
Coût : 115 917€ H..T.
Livraison : Mai 2008

111111111111111111111111
Principe : Création d'un auvent en charpente métallique type marquise sur une ossature béton existante.

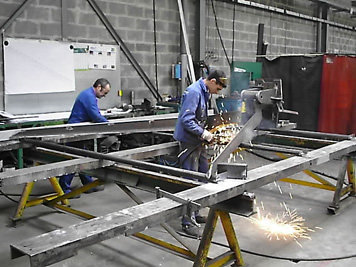

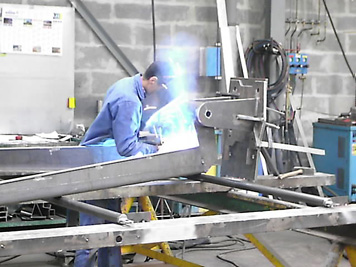

Le auvent de 49.20 m de long par 3.10 m de large, est constitué d'une ossature en charpente métallique et d'une couverture en panneaux translucides en polycarbonate. L'ossature principale est constituée d'arbalétriers en forme de V à inertie variable.
------------------ --

Chaque module comprend un arbalétrier en forme de V présentant un développé de 2.75 mètres ; celui-ci est fixé par chevillage type encastrement sur une poutre en béton armé par l'intermédiaire d'une platine de répartition. Une ossature secondaire de pannelage, constituée de profils creux, permet de positionner les panneaux de couverture répartis régulièrement tous les 60 cm. L'ensemble présente une légère pente orienté vers un chéneau périphérique côté maçonnerie.

1- 2- 3-

Détails - Matériaux :1-Vue sur l'appareil d'appui et le départ de l'arbalétrier.

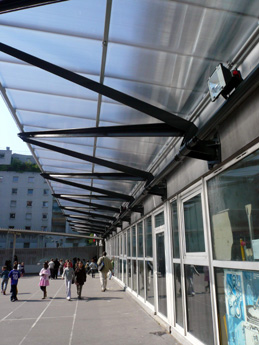

2-3 Vues sur l'ensemble du auvent et sa couverture en panneaux polycarbonate de 600 mm : liaison inter-panneaux par l'intermédiaire de connecteurs aluminium.

---

-
