Chantier : Construction d'un Hangar-Ecole pour restauration d'un Hydravion - Aéroport du Bourget 93.
Maîtrise d'Ouvrage : Ministère de la la Défense -
Musée de l'Air et de l'Espace - Le Bourget 93
Description : Hangar de stockage d'avions et salles d'enseignement. Camp DANNA Dugny 93
Maîtrise d'Oeuvre architecture : TK+C (mandataire)
Entreprise co-traitante : BARBOT Fayat Group
Entreprises :
1- Gros-Oeuvre : B.N.R. 2- Charpente métallique : BARBOT
3- Couvreur -Bardage : SICAL
4- Second-Oeuvre : B.N.R.
5- Electricité : Fauché J.P. 6- Chauffage-Ventilation : Porraz
7- Porte industrielle : Bator
Localisation : Aéroport du Bourget (93) -
Coût : 1.8 M€ H..T. Livraison : 2008
|
|
|
|
 2
Principe : Ce bâtiment s'inscrit dans le programme de redéveloppement de la Zone du camp DANNA à l'Aéroport du Bourget 93.

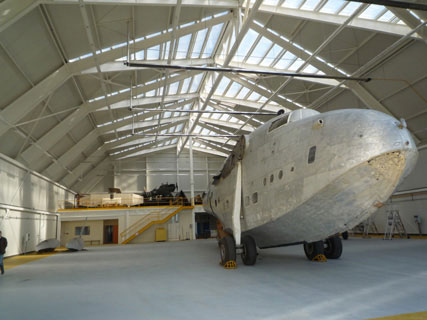

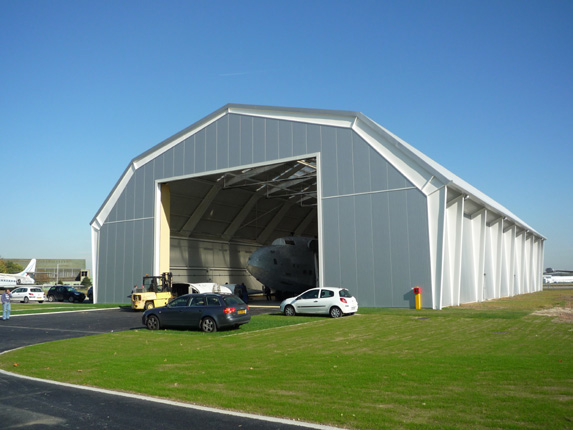

Le bâtiment est géré par le muséee de l'Air et de l'Espace qui y développe un programme de restauration des avions anciens et notamment l'hydravion BERMUDA datant d'avant-guerre. Au total le bâtiment présente au sol une surface de 1500 m² ; en plan le gabarit est de 50 par 30 mètres ( Hauteur au faîtage = 15 m). Les zones d'atelier développent 1250m² de surface au sol; les autres locaux sont regroupent une mezzanine de stockage de 440m² et une zone de bureaux-salle d'ensegnements de 180m².
|
|
Entreprises :----------------------------------------
---------------------------------------------------------- -----
La structure
La struture principale est composée de demi-portiques prenant appuis sur une poutre-treillis centrale. Les demi-portiques sont constitués de poteaux métalliques type PRS se prolongeant sur des arbalétriers qui s'évasent en forme de V au droit de leur jonction avec le portique central. Les demi-portiques sont assemblés par boulonnage au droit du V et au droit de la fixation poteau/arbalétrier ; ils articulés en pieds et en tête et encastrés en tête. L'écartement terminal des arbalétriers en toiture permet de positionner des verrières qui en plan présente une forme en losange.
|
|
 Ju
Les matériaux retenus sont les suivant :
- ------------------ couverture et bardage en panneaux type sandwich de 100/120mm d'épaisseur avec isolation en laine de roche haute densité.
-------------------- les verrières sont traitées d'un complexe comprenant en sous-face une plaque alvéolaire en polycarbonate , un vide d'air et en extérieur d'une plaque nervurée en polyester.
-------------------- le dallage est armé et revêtu d'une résine industrielle ; les parois maçonnées au droit des bureaux sont traitées en blocs de béton creux, peints et -rejointoiyés au fer.
|
|
| |
|
|
 v er----------------------------------------------------vri

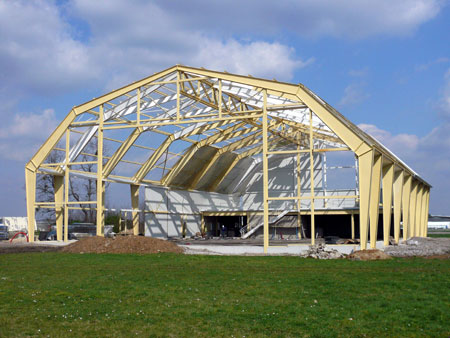

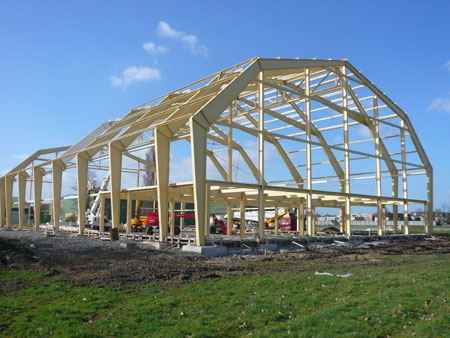

Photos : montage de la charpente métallique (printemps 2008) - Diaporama de l'ensemble du chantier.
|
 1 2

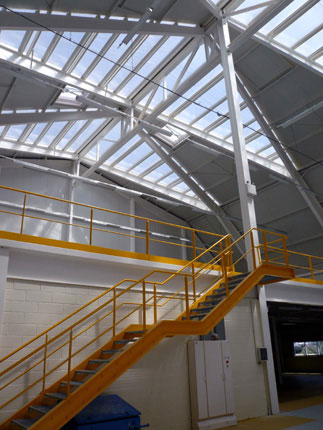

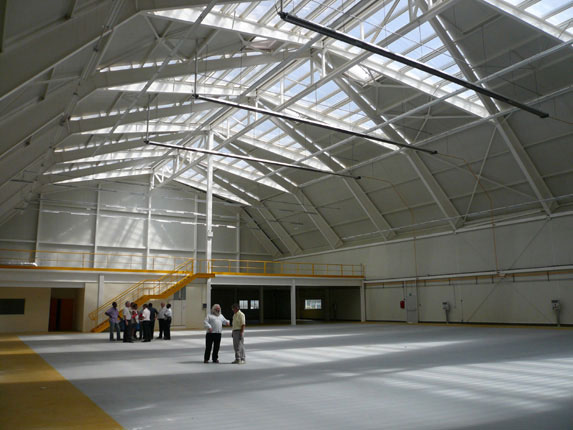

Photos 1 et 2 : Vue sur l'escalier d'accès à la mezzanie et vue sur l'ensemble de l'atelier et les verrières zénithales.
|
