Bâtiment de Stockage pour les Services Techniques de la Ville de MONTROUGE 92 Maître d'ouvrage : Ville de Montrouge 92 - Localisation : Avenue de la Marne - Montrouge 92 Entreprises : Gros-Oeuvre : S.C.G.E. (92) - Charpente Métallique : S.M.B.(22) -
Menuiseries-Vitrage : A.S.A. (02) - Couverture : BATEX . (93) - Electricité : S.E.I. (77) Coût : 534 000 € H..T. Livraison : Mars 2003
5- Sols s---------------------------------portif --------1-- Principe : Ce bâtiment de stockage présente une largeur de 17
mètres pour 32 mètres de long. Hauteur au faîtage : 7.5 mètres.
L'intérieur comprend deux mezzanines positionnées en rive de pignons sur des locaux de bureaux ou de vestiaires.
L'ossature porteuse est entièrement en charpente métallique ; les zones traitées en maçonneries étant du type remplissage.

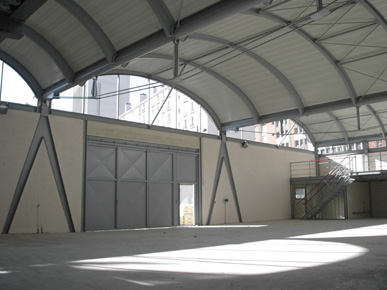

------------- L'ensemble de l'espace intérieur est dégagé de tout obstacle ; la couverture est constitué de trois voûtains

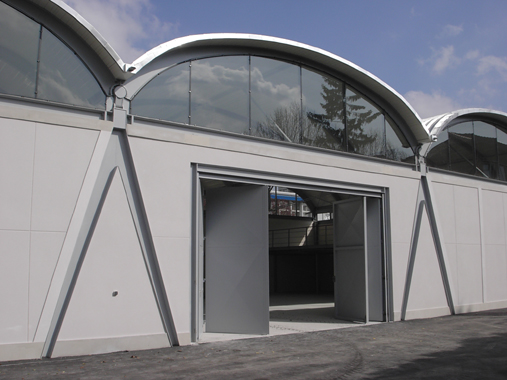

coïncidant avec la trame constructive du projet (10.7 métres). Les parois de façade sont traitées en maçonnerie non porteuse.
Parution - Presse :
"Les cahiers techniques du bâtiment" n°236 - Octobre 2003
"Le Moniteur des travaux publics et du bâtiment" n°5210 - 3 octobre 2003
"L'Acier pour construire" n°77 - Août 2003

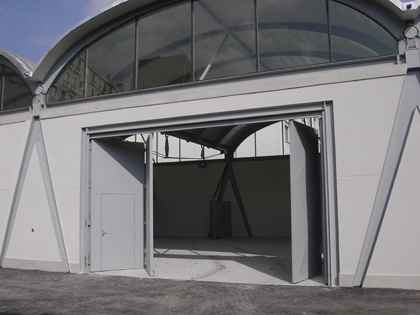

----------r1air Vue sur la mezzanine intérieure et la porte industrielle type accordéon ; le plancher est du type plancher collaborant . L'ensemble des garde-corps sont escamotables afin de faciliter la manutention
---

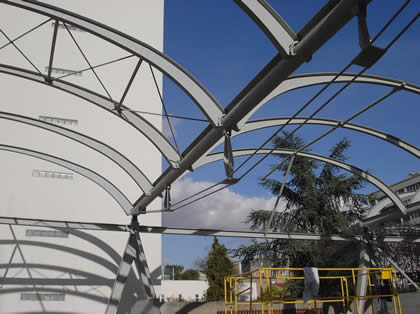

---------------------1---- ------Détails - Matériaux : ----- Ossature principale constituée par des poutres sous-tendues par double tirants en rond pleins. La face extérieure de la couverture est du type Kal-Zip ; le complexe intérieur est --------composé d'une laine minérale et de plateaux aciers perforés positionnés entre arcs. Poteaux en V type bipode à inertie variable ; arcs fixés sur brides pré-soudées sur la membrure -- ----supérieure de la poutre sous-tendue. ( photo chantier et maquette d'étude )
---------------------------------------
-------------------------------------- ---------Diaporama sur l'ensemble des phases du chantier
----
--
