FICHE TECHNIQUE Afffaire : Construction d'un bâtiment regroupant deux PADELS semi-couverts à VILLENEUVE SUR AISNE (02) |
|
----  2222222222222222222222222222222222222222222222 -  - |
|

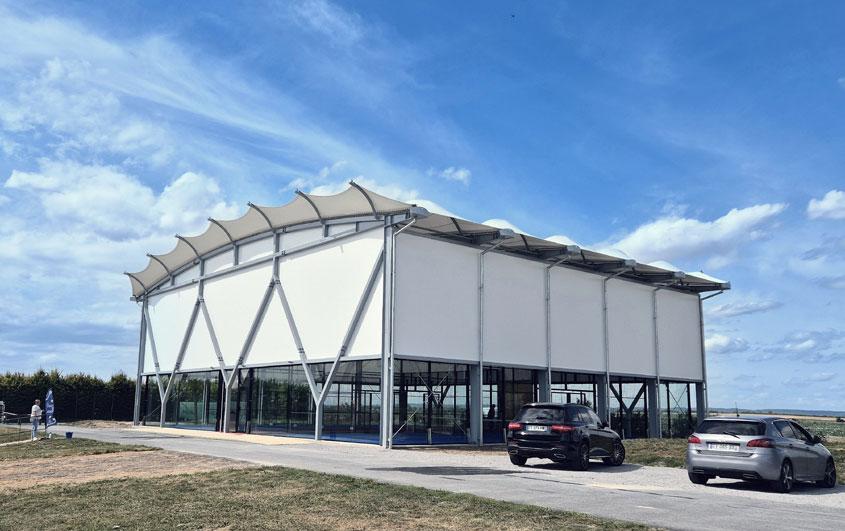

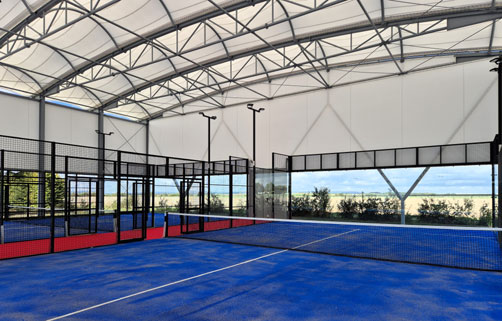

| Principe : Le complexe de couverture est constitué d'une enveloppe simple peau en toile PVC à double courbure. (> photos 1 et 3 ) L'enveloppe extérieure est traitée en membrane PVC jusqu'au niveau des parois vitrées des PADELS. La structure principale de la charpente métallique est composée de portiques composés de poteaux en profils du commerce type HEA et de traverses composées d'une poutre treillis . Les poutres treillis, de forme elliptique, permettent de franchir 23 mètres sans appui intermédiaire. Entre les poutres treillis sont disposées des pannes en forme d'arcs permettant de positionner la toile et de lui donner sa forme en double courbure. |
|
r -------------- |
|
---- 2222222 |
||
| CCCCC CCCC  22222222222222222222 1112 22  222222222222 V 2  22
DETAILS et MATERIAUX |
