FICHE TECHNIQUE

Afffaire : Verrière zénithale pour la bibliothèque de droit Cujas
Maître d'ouvrage : Université Paris 1 -Panthéon Sorbonne 75005
Localisation : 5 rue Cujas 75005 Paris

Coût : 471 000 € H..T. Livraison : Juin 2004 1
1111111111111111111111-------- -------------------1
1

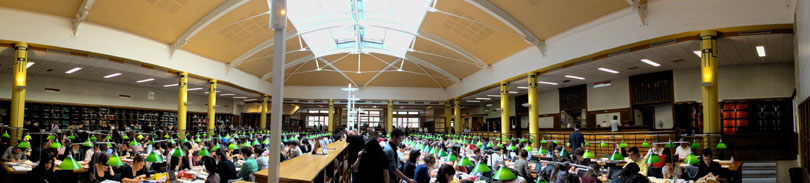

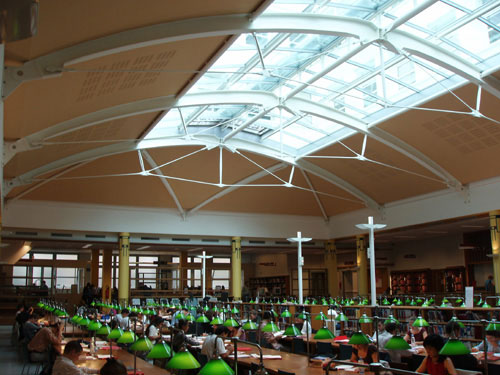

Principe : Verrière zénithale de 600 m² composée d'une ossature métallique du type arcs sous-tendus par tirants en ronds pleins .Portée entre appuis : 17.45 mètres. Poutres traitées en P.R.S sous-tendues par des tirants métalliques.

.








----
Matériaux : Les parties vitrées sont composées de double vitrage pris en feuillures sur une ossature en aluminium. Les zones opaques sont traitées en couverture zinc traditionnelle , isolant en laine minérale et finition en faux-plafond en plaques de plâtre. Fixation des extrémités des arcs sur ossature béton existante par chevillage chimique.En complément aux vitrages et afin d'améliorer le contrôle solaire, des stores en toiles sont prévus à l'extérieur de la verrière. -










1----------

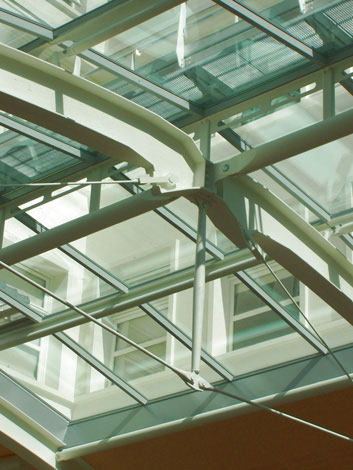

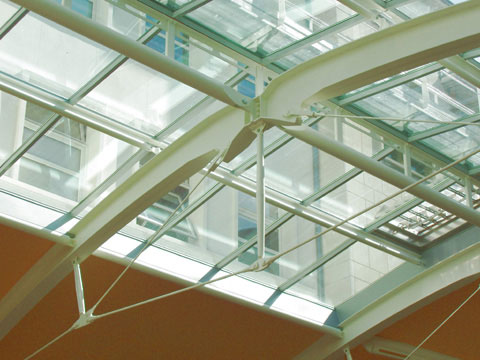

Détails : Vues sur le poinçon central et sa liaison sur l'arc principal.







-
Chantier :
1- Vue d'ensemble sur le chantier lors de la phase de montage de la charpente métallique. Ponts-roulant en jaune sur le document. 2-3- Réception des arcs place du Panthéon. Montage de la charpente métallique : levage par demi-arc - Fixation sur corbeaux en rive de verrière.

---

- Parution presse :"Les cahiers techniques du bâtiment" n°249 Février ---------2005 - "Architecture-Acier-Construction" n°02 Septembre 2006
