FICHE TECHNIQUE

Afffaire : Remplacement du mur rideau de la Trésorerie Générale de l'Oise - Beauvais 60000
Maître d'ouvrage : Ministère de l'Economie, des Finances et de l'Emploi
Localisation : 2 rue Molière Beauvais 60
Entreprise : DITER SA (80)
Coût : 414 900 € H..T. Livraison : Décembre 2009

---------------------
Principe : Mur rideau type VEP en profilés aluminium série MECANO - Fournisseur : WICONA-AS .
Données techniques : Parties en allège traitées en shadow-boxs ventilées .Ouvrants à projection "à l'italienne". Surface : 360 m² .
Données architecturales : La volonté de l'équipe de maîtrise d'oeuvre a été de retenir un équipement pouvant de part son architecture s'inscrire en harmonie dans son environnement urbain ( > proximité de la cathédrale de Beauvais ). Mise en valeur du lieu par contraste entre la légèreté et l'orthogonalité de la nouvelle façade vitrée avec la massivité de la maçonnerie de l'environnement proche .



---
------ ------ Matériaux
:
Les parties vitrées sont composées de double vitrage basse emissivité : Suncool HP neutre 70.40 Activ / 16 mm lame d'argon / 6 mm glace claire. Les zones opaques sont traitées en "Shadow-boxs" comprenant : vitrage trempé de 6 mm, vide d'air , tôle alumimium , isolant en laine minérale.
Le sas d'entrée est composé d'un auvent à ossature métallique ; poteau type X en profil reconstitué reprenant les charges issues des deux poutres principales placées perpendiculairement à la façade.











1--------- ---------------

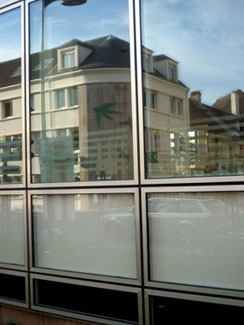

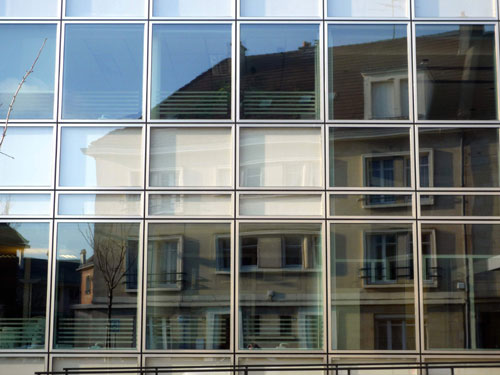

Détails : Vues sur le sas d'entrée et sur la grille du mur rideau ( finition : Anodisé poli brillant ).

------

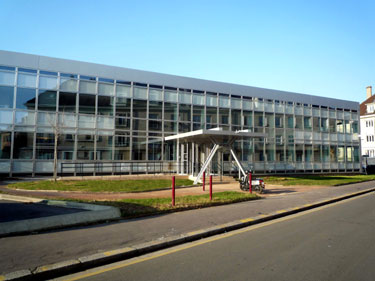

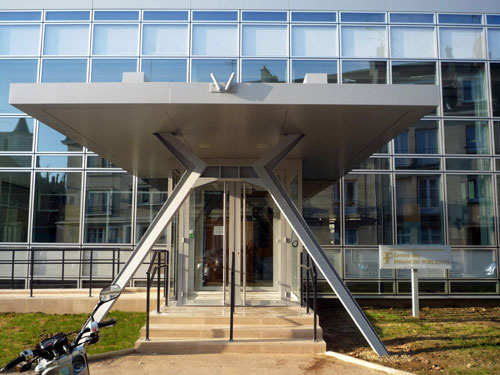

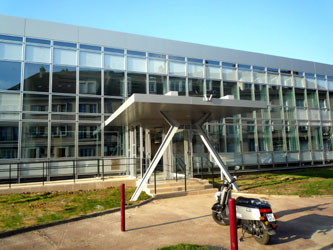

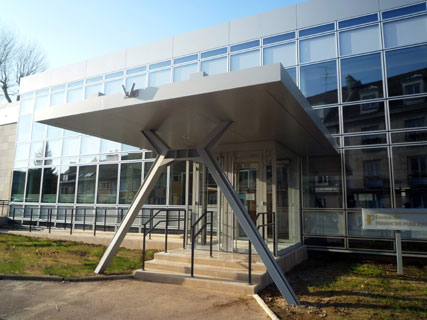

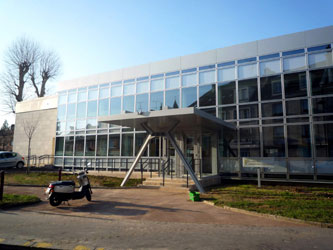

-- Détails - Chantier : 1 et 3 - Vues d'ensemble sur le sas d'entrée . 2- Photo chantier présentant l'ossature métallique du auvent et son support en X.

---
