FICHE TECHNIQUE
Afffaire : Bâtiment de Stockage pour les Services Techniques de la Ville de MONTROUGE 92
Maître d'ouvrage : Ville de Montrouge 92
Localisation : Avenue de la Marne - Montrouge 92
Entreprises : Gros-Oeuvre : S.C.G.E. (92) - Charpente Métallique : S.M.B.(22) -
Menuiseries-Vitrage : A.S.A. (02) - Couverture : BATEX . (93) - Electricité : S.E.I. (77)
Coût : 534 000 € H..T.
Livraison : Mars 2003
Principe : Ce bâtiment de stockage présente une largeur de 17-----------------
mètres pour 32 mètres de long. Hauteur au faîtage : 7.5 mètres.
L'intérieur comprend deux mezzanines positionnées en rive de pignons sur des locaux de bureaux ou de vestiaires. L'ossature porteuse est entièrement en charpente métallique ; les zones traitées en maçonneries étant du type remplissage.
 555  11
Parution - Presse :
"Les cahiers techniques du bâtiment" n°236 - Octobre 2003
"Le Moniteur des travaux publics et du bâtiment" n°5210 - 3 octobre 2003
"L'Acier pour construire" n°77 - Août 2003

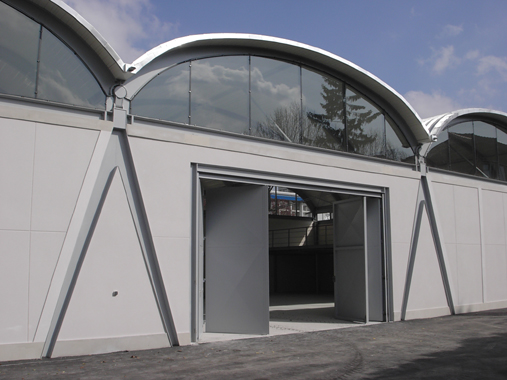

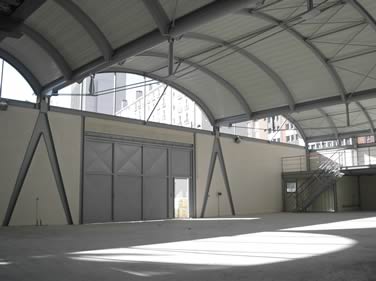

L'ensemble de l'espace intérieur est dégagé de tout obstacle ; la couverture est constitué de trois voûtains
coïncidant avec la trame constructive du projet (10.7 métres). Les parois de façade sont traitées en maçonnerie non porteuse.
Parution - Presse :
"Les cahiers techniques du bâtiment" n°236 - Octobre 2003
"Le Moniteur des travaux publics et du bâtiment" n°5210 - 3 octobre 2003
"L'Acier pour construire" n°77 - Août 2003  1- 2-
Détails - Matériaux :1-Vue sur la mezzanine intérieure ; le plancher est du type plancher collaborant . L'ensemble des garde-corps sont escamotables afin de faciliter la manutention..
2- Ossature principale constituée par des poutres sous-tendues par double tirants en rond pleins. La face extérieure de la couverture est du type Kal-Zip ; le complexe intérieur est composé d'une laine minérale et de plateaux aciers perforés positionnés entre arcs.
 1  2  -3

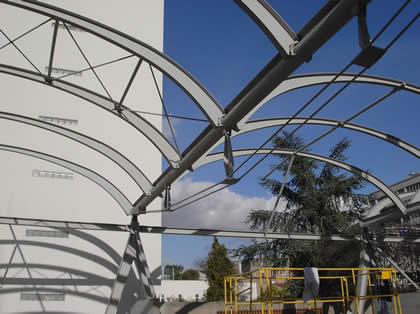

Chantier : 1et 2 - Montage des arcs support de couverture. 3- Assemblage par boulonnage sur bride des arcs sur les poutres sous-tendues.
|
