FICHE TECHNIQUE

Afffaire : Auvents pour le collège Jean-Jacques Rousseau - OTHIS 77
Maître d'ouvrage : Conseil Général de Seine et Marne 77
Localisation : Collège J.J.Rousseau 77 OTHIS
Entreprises : Gros-Oeuvre : Gery-Dutheil (93) - Charpente métallique : A.C.M.L.(49) - Menuiseries-Vitrage : A.S.A. (02) - Couverture Bardage : BATEX . (93) - Electricité : S.E.I. (77)
Coût : 139 255 € H..T. Livraison : Septembre 2002

Parution - Presse :"Les cahiers techniques du bâtiment" ----------------------------------------------------------------------------------------------------------------------------------------------------------------------n°236 - Septembre 2003

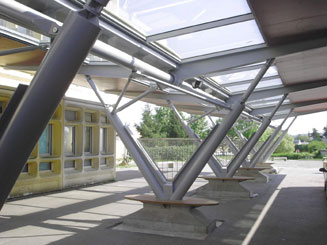

Principe : Ce projet correspond à l'extension du préau initial par deux types de auvents.En fond de cour, un auvent type "bi-pode" composé de cinq poteaux en forme de V.

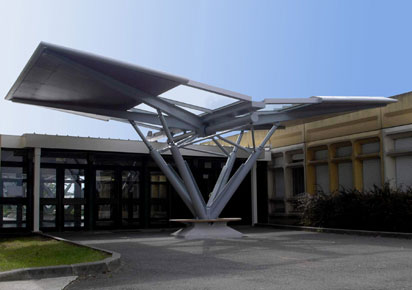

Le auvent sur l'entrée du collège est traité en "quadri-pode" articulée au droit de la couverture et encastré en pied. (> photo 1)

1 - 2

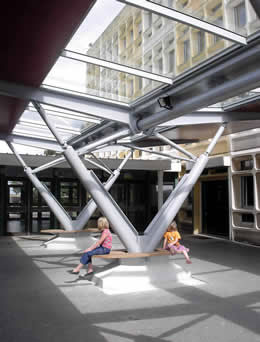

En prolongement des massifs en béton armé, les pieds de poteaux sont traités

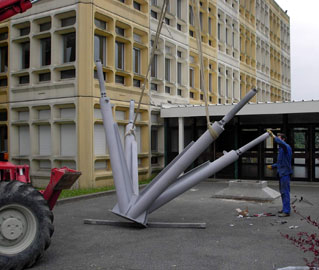

en bancs revêtus de bois exotique. La photo 2 montre le détail d'assemblage type pince à sucre du auvent en quadripode.

1- 2- 3-

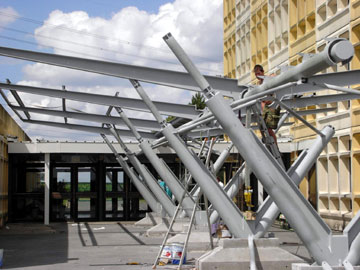

Détails - Matériaux :1-Vue sur le auvent "quadri-pode" et ses liaisons par biellettes articulées avec l'ossature support de couverture.

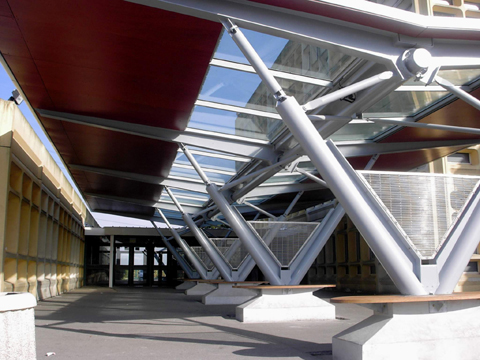

Les parties vitrées sont composées d'un simple vitrage prise en feuillures sur une ossature en aluminium sur les bords.
Les zones opaques sont traitées en couverture aluminium type Kal-Zip ; la finition de la sous-face est ttaitée en panneaux bois stratifiés.
